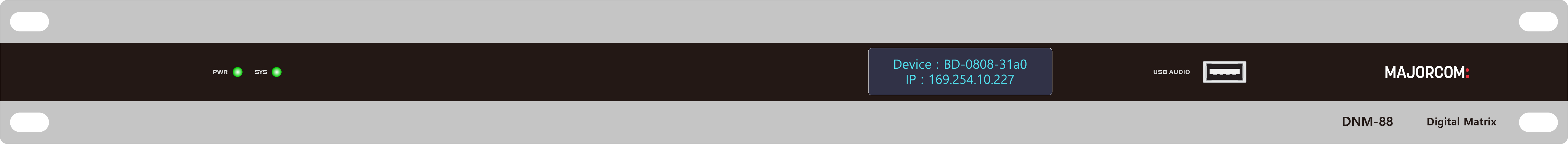

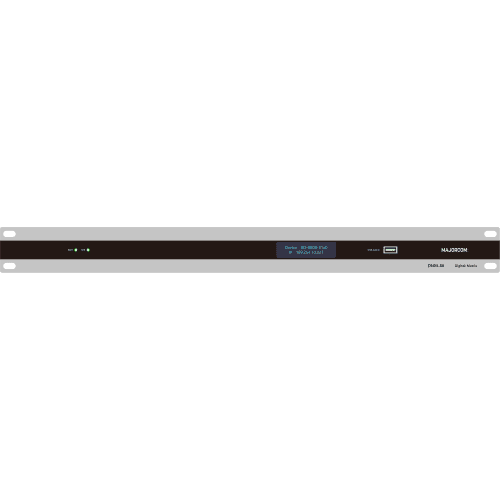

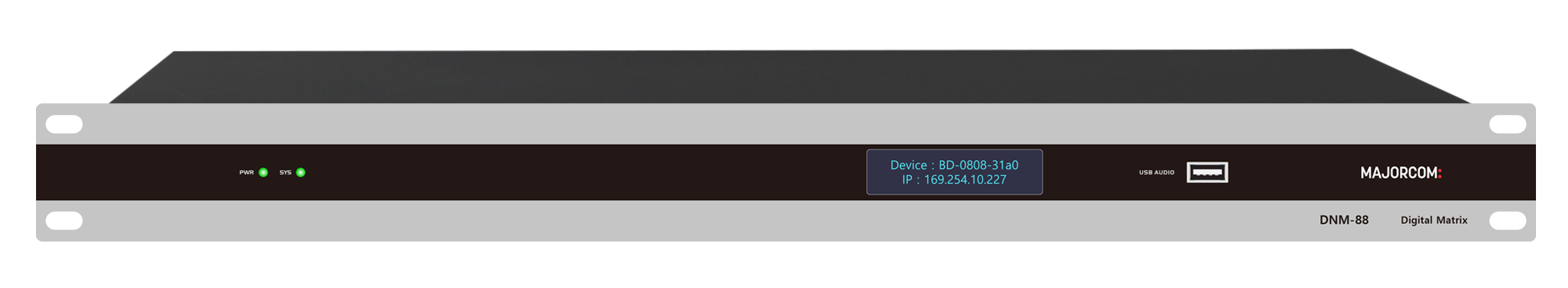

DNM-88

Matrice audio numérique 8 entrées + 8 sorties analogiques

Les matrices DNM embarque le SHARC 21489 d’Analog Device, une puissante plate-forme de traitement du signal audio numérique basée sur un moteur DSP à virgule flottante 64 bits. Cette série offre une large gamme d’outils de traitement numérique pour la conception, la configuration et l’optimisation de systèmes audio. Le logiciel peut entièrement contrôler et gérer l’ensemble de la série de DNM, ainsi que toutes leurs fonctions de traitement, y compris :

  • AFC (contrôle adaptatif anti-larsen),
  • AEC (annulation de l'écho acoustique),
  • ANS (suppression automatique du bruit),
  • ANC (compensation du bruit ambiant),
  • Filtres, « Bessel », « Butterworth » et « Linkwitz-Riley »,
  • AGC (contrôle automatique de gain),
  • Ducker (gestion des priorités multiple par détection de modulation),
  • PEQ,
  • GEQ,
  • Retard,
  • Crossover,
  • Mixage automatique avec partage du gain,
  • et beaucoup plus encore !

Le logiciel DNM offre une interface utilisateur graphique et intuitive, qui fournit un accès rapide et facile à tous les canaux dans une seule fenêtre. Dans cet environnement convivial, le concepteur ou l’installateur du système audio peut clairement afficher et ajuster tous les niveaux d’entrée, les paramètres de traitement audio DSP, les le matriçage et les niveaux de sortie.

Détails du produit

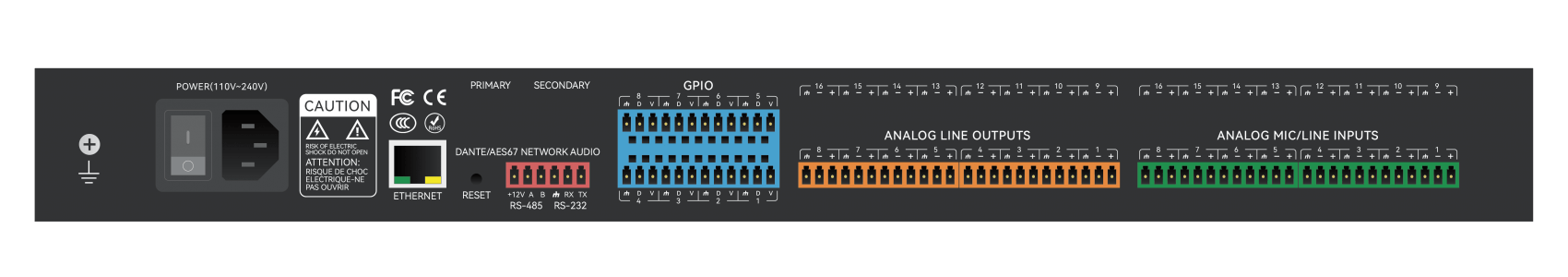

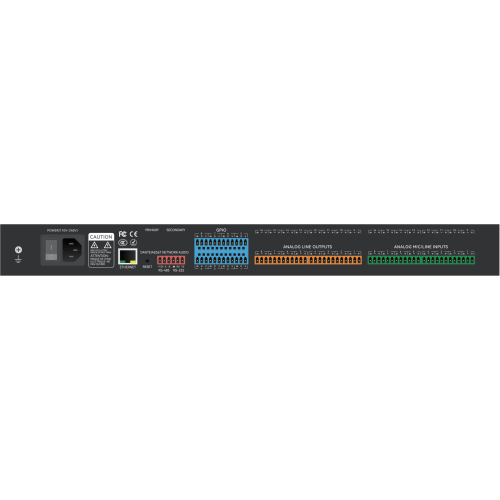

Le DSP audio doit avoir 8 entrées symétriques et 8 canaux de sortie symétriques pour les signaux audio analogiques de niveau microphone ou ligne, chacun contrôlable indépendamment avec des connecteurs de bloc euro amovible. Le DSP doit disposer d’une connexion Ethernet pour le contrôle et la programmation sur une prise RJ-45 séparée, d’un port audio USB, de 8 canaux de GPIO configurables et de 2 ports série sur un bloc euro amovible.

Le DSP audio doit être un châssis de 1 U montable en rack et inclure un traitement du signal configurable, mais sans s’y limiter, le routage et le mixage du signal, l’égalisation, le filtrage, la dynamique, le retard, ainsi que le contrôle automatique de gain (AGC), la compensation du bruit ambiant (ANC), le contrôle adaptatif de la rétroaction (AFC), l’annulation de l’écho acoustique (AEC), la suppression automatique du bruit (ANS) et le contrôle automatique de la caméra de suivi de la voix, sans licences supplémentaires. Le DSP audio doit être contrôlé, configuré et surveillé via le logiciel DNM, le contrôle UDP ou série.

Le DSP audio doit être conforme aux normes UL60065 (8e édition), CAN/CSA-C22.2 No.60065 (8e édition), IEC/EN60065 (8e édition), UL62368-1 (2e édition), CAN/CSA C22.2 n° 62368-1-14 (2e édition), et IEC/EN 62368-1 (2e édition) ; EN 55032:2015, EN 61000-3-2:2014, EN 61000- 3-3:2013, EN 55035:2017, FCC Partie 15B Classe A, AS/NZS CISPR 32:2015, ICES-003 Classe A, et CISPR13.

La garantie est de 2 ans. Le DSP audio sera de la marque MAJORCOM, référence DNM-88.

Spécifications techniques

ProcesseurADI SHARC 21489 @450 MHz SIMD
Bits de taux d‘échantillonnage/quantification48K/24bit
Nombre de canaux d‘entrée et de sortie analogiques8x8
Gain d‘entrée0/3/6/9/12/15/18/21/24/27/30 33/36/39/42/45/48 dBu
Alimentation phantom+48V/10mA max
Réponse en fréquence (20 ~ 20kHz)±0.3dB
Niveau maximal+18dBu
THD+N<-94dB @4dBu
Plage dynamique d‘entrée110dB
Plage dynamique de sortie112dB
Isolation des canaux à 1kHz108dB
Impédance d‘entrée (connexion symétrique)5.4KΩ
Impédance de sortie (connexion symétrique)600Ω
Retard du système<3ms
AlimentationAC110~240V, 50Hz/60Hz
Dimensions (L x P x H)482x260x45mm
Poids avec emballage4 KG
Certification ce - Majorcom
Certification rohs - Majorcom
Certification bureau veritas - Majorcom
Certification iso - Majorcom
Certification dante - Majorcom
Certification EN54 - Majorcom
