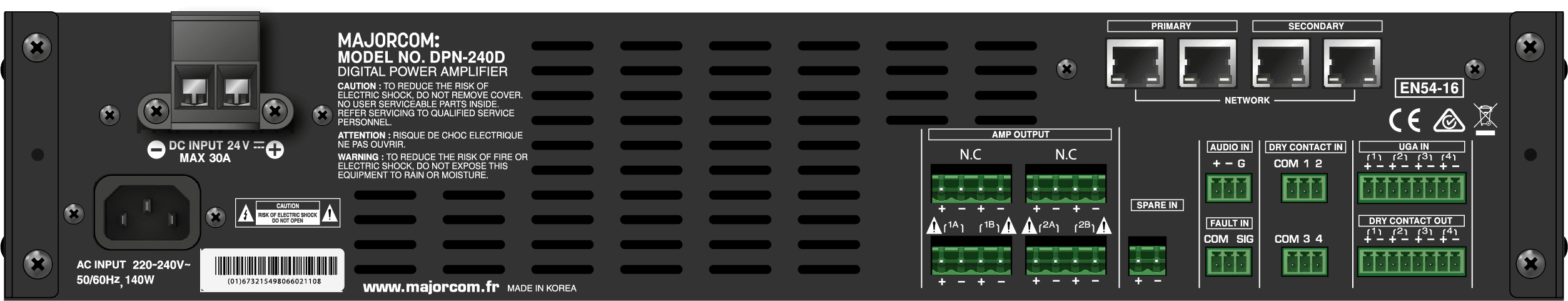

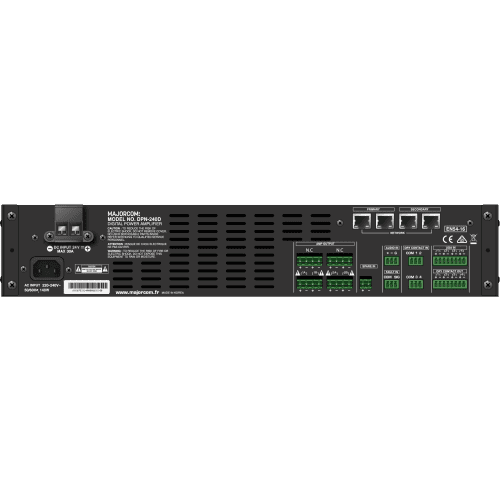

DPN-240D

Amplificateurs numériques réseau Dante certifiés EN54-16 pour système EVAMATRIX.

  • La série DPN offre un large choix de puissances monocanal ou multicanaux, en ligne 70V/100V avec isolation galvanique.
  • Les amplis sont certifiés EN54-16 et conçus pour fonctionner avec le système de sonorisation de sécurité EVAMATRIX.
  • Tous les éléments du système sont entièrement connectés en réseau IP (audio & commande) en utilisant la technologie Dante®.
  • Double connexion réseau primaire et secondaire pour une redondance totale.
  • Consommation électrique réduite, faible dissipation thermique pour une économie d’énergie et un gain sur la capacité des batteries ainsi que sur l’alimentation de secours.
  • Supervision complète du fonctionnement des amplificateurs et de l’ensembles des connexions. Les défauts sont signalés localement sur l’EVAMATRIX avec archivage.

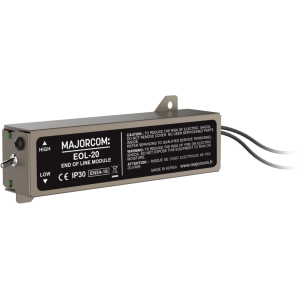

  • Contrôle et supervision des lignes hautparleurs SANS coupure audio avec l’élément de fin de ligne EOL-20
  • Contrôle et supervision de liaison réseau avec indication sonore et visuelle sur l’unité amplificateur et EVAMATRIX.
  • Canal amplificateur de secours intégré et affectable dynamiquement depuis l’interface web de l’EVAMATRIX avec basculement automatique.
  • 2 sorties A/B sur chaque canal d’ampli. Les 2 sorties sont supervisées et désactivées individuellement en cas de défaillance.
  • Audio sur IP, compatible Dante® et AES67 ; le taux d’échantillonnage audio est de 48 kHz avec une taille d’échantillonnage de 24 bits.
  • Rapport signal/bruit élevé, large bande passante audio, distorsion et diaphonie très faibles.
  • DSP, Traitement du signal numérique sur tous les canaux d’ampli depuis le serveur web de la centrale EVAMATRIX, notamment l’égalisation, les niveaux pour optimiser et personnaliser le son dans chaque zone de haut-parleurs.
  • Entrées locale UGA et contact sec surveillées pour le déclenchement des conditions d’alarmes, alertes… Idéal pour les systèmes décentralisés.
  • Entrées contact sec pour remonter localement des défauts tiers (CMSI, EAE, GTC…) en cas d’utilisation décentralisée.
  • Sorties locales de défaut personnalisables à souhait et par zone d’alarme.
  • Une entrée audio analogique locale supplémentaire sur chaque amplificateur DPN qui sera convertie et rendue disponible ensuite sur tout le système EVAMATRIX.
  • Le système intègre le protocole SNMP V2c (Simple Network Management Protocol) qui permet à un logiciel de gestion et de surveillance de remonter tout type de défaut et d’état des équipements de sonorisation.
  • Le système intègre une sécurité sans faille (HTTPS, TLS1.2, SHA256, SSL, Chiffrement en AES256 et cryptographie a courbe elliptique).

Détails du produit

Titre 1

Titre 2

Titre 3

Titre 1

Titre 2

Titre 3

Titre 1

Titre 2

Titre 3

Titre 1

Titre 2

Titre 3

Spécifications techniques

MODÈLEDPN-240D
Alimentation220 - 240 V AC, 50/60 Hz, 24 V DC
Puissance2 x 240 W RMS @ 70 V/100 V Classe D Charge Min 41.6 Ω, Capacitée Min 0.01uF
Consommation Max595 W
Consommation 1/8 puissance140 W
Consommation Veille75 W
Réponse en fréquence20 Hz - 20 kHz à (±3 dB @ 1 W)
Signal / Bruit> 91 dB (20 kHz LPF, A-WTD)
T.H.D< 0,45 % à 1 kHz Puissance nominale
Entrée audioType : Terminal Euro symétrique / Sensibilité aux entrées : 5 dBV (1.78 Vrms)
Ethernet (LAN)RJ45, Protocole TCP/IP 100/1000 Base-T
ExtensionSortie à EVAMATRIX sur RJ45 (Dante®) - Entrée d’EVAMATRIX sur RJ45 (Dante®) Câble CAT5 Distance maximale : 100 m
Entrées UGAEntrées UGA 1 ~ 4 : déclenchable sur une tension (22 V ~ 60 V)
Entrées contact secEntrées contact sec de (1 ~ 4) : déclenchable sur contact sec NO/NF
Sorties contact secSorties contact sec de (1 ~ 4) : Sortie relais
Sorties ligne haut-parleursConnecteur à 4 broches, (1ch) pour les canaux A+B
Entrée amplificateur de secours1 entrée par canal, pour amplificateur avec une puissance égale
ProtectionProtection en courant, protection en température, protection de sortie en tension DC, surcharge
Entrée alimentation de secours AES/EAE24 V DC
Entrée FAULT-INEntrée de défaut supervisée pour remonter des défauts déportés (exemple AES/EAE)
ÉcranÉcran OLED 1.3’’
Température de fonctionnement-10 °C ~ +40 °C / Humidité : 5 ~ 95 %
Poids9,1 kg
Dimensions (LxHxP)482 x 88 x 450 mm
AccessoiresCordon d’alimentation AC, Connecteurs Euroblock, Vis pour support de montage rack, Manuel d’utilisation
Protocole et cryptageTCP/IP, Http, Https, SNMP V2c, IPv4, TLS1.2, SHA256, SSL, AES-256, Cryptographie en courbe elliptique
