EVAMATRIX

Contrôleur matriciel 640 sources x 1024 zones

EVAMATRIX est le premier système de sonorisation intégralement sur réseau codéveloppé par MAJORCOM et INTER-M pouvant équiper aussi bien des configurations de lieux centralisés que décentralisés.
EVAMATRIX est un système de sonorisation de sécurité VA (Voice Alarm) EN54-16 et de confort PA (Public Address) puissant et évolutif, permettant des configurations de sonorisation polyvalentes.

• Contrôle complet des éléments composant le système EVAMATRIX et du routage audio 640 sources / 1024 Zones / 2048 lignes haut-parleurs en A&B.
• Un large choix d’amplificateurs numériques de Class-D, Gamme DPN disponible en monocanal ou multicanal et sur réseau.
• Microphone d’urgence PTT surveillé sur la centrale, inclus.
• Stockage supervisé et intégré des fichiers de messages de sécurité ALARME & ALERTE sur 2 lecteurs.
• Prise en charge des flux d’entrée audio Dante® et analogique sur EVAMATRIX, DPN et RM-VA 1000.
• Un maximum de 128 pupitres microphones en réseau RM-VA1000 (sécurité et confort).
• Connexions IP redondées (Primaire et Secondaire) pour audio et commandes.
• Contrôle et supervision de toutes les fonctionnalités du système et des défauts. L’ensemble des données est centralisé, signalé et archivé.
• Puissant DSP sur la centrale EVAMATRIX et les amplificateurs DPN.
• Lecteur MP3 pour lire vos contenus audio sur la carte SD en face avant de l’EVAMATRIX.
• Annonces automatisées programmables par calendaires (journalier, hebdomadaire, annuel, vacances).
• Puissant moteur TTS multilingue et multivoie programmable par calendaire.

• La fonction BIRD EYE VIEW pour importer vos plans en PNG ou JPG afin de rendre votre expérience utilisation plus personnalisée.
• Un large choix de connexions et interfaces avec le CMSI (Entrées UGA et Contact sec surveillé en entrées et sorties).

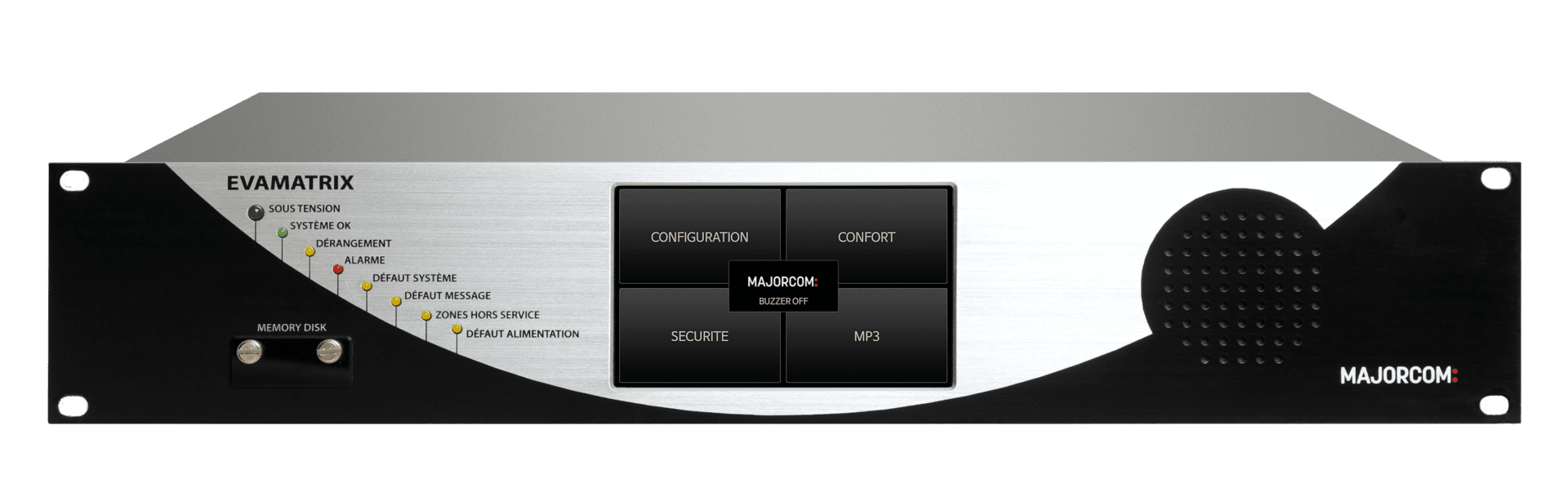

• Interface utilisateur ergonomique et conviviale par écran tactile capacitif LCD 5’’ en face avant.
• Paramétrage, gestion et contrôle multiplateforme via page web (client léger) en fonction du niveau d’accès.
• Une sécurité réseau supplémentaire mise en œuvre à l’aide d’un chiffrement en AES-256 bits, avec une authentification en temps réel et un cryptage audio sur IP contre les attaques malveillantes.
• Horloge temps réel interne pour le planificateur d’évènements ; prise en charge du protocole NTP (Network Time) avec réglage automatique de l’heure d’été (DST).
• Journal interne des défauts et évènements.
• Serveur web intégré pour la configuration, le paramétrage et l’utilisation client en fonction du niveau d’accès.
• Le système EVAMATRIX intègre le protocole SNMP V2c (Simple Network Management Protocol) qui permet à un logiciel de gestion et de surveillance de remonter tout type de défaut et d’état des équipements de sonorisation.
• Le système EVAMATRIX intègre une sécurité sans faille (HTTPS, TLS1.2, SHA256, SSL, Chiffrement en AES256 et cryptographie a courbe elliptique).

Spécifications techniques

MODÈLEEVAMATRIX
Alimentation220 - 240 V AC, 50/60 Hz, 24 V DC
ConsommationMoins de 38 W
Réponse en fréquence20 Hz - 20 kHz (niveau relatif @ 1kHz ±3 dB)
Rapport Signal sur Bruit> 80 dB
Taux de distorsion harmonique (THD)< 0,02 %
Ajustement du gain par canal-75dB ~ -0dB, environ 0.4dB par PAS de 1
Traitement audio DSPConvertisseurs CAN/CNA 48 kHz, 32 bits - DSP (294 MIPS)
MATRICE virtuelle640 x 1024

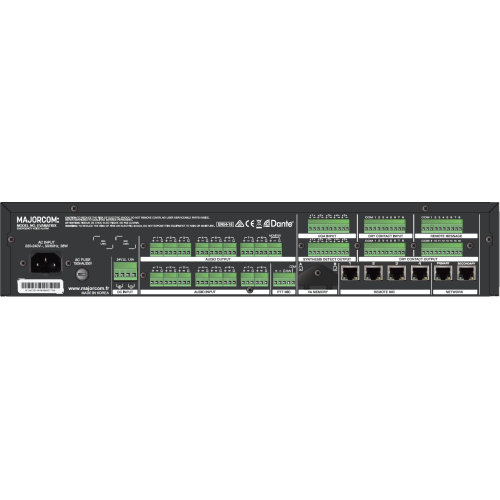

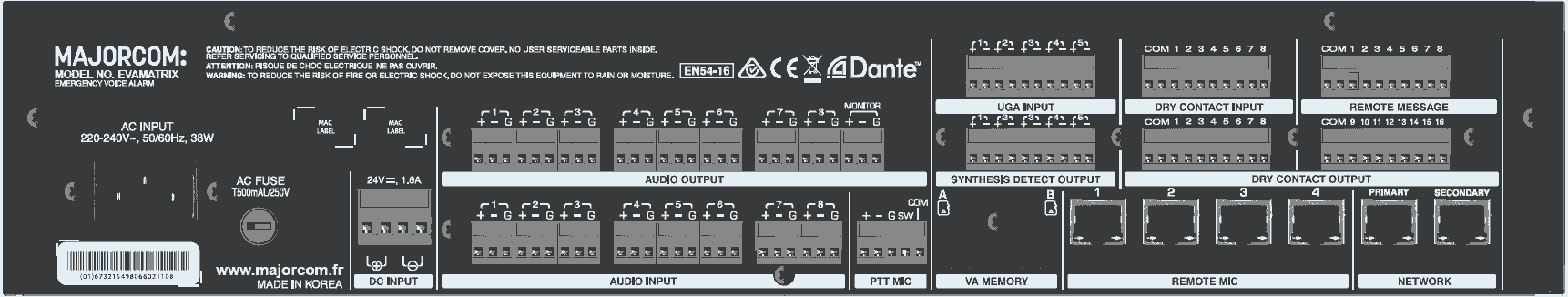

Entrées audioMIC / PHANTOM MIC / LINE (1 ~ 8, Euroblock 3pins) Commutable 0 dBV 10 kΩ (LINE) / -60 dBV 600 Ω symétrique (MIC) (avec alimentation Phantom 24 VDC)
Sorties audioAUDIO OUT (1 ~ 8) +10 dBV (symétrique) Moniteur 0 dBV (symétrique)
Ethernet (LAN)RJ45, Protocole TCP/IP 10/100/1000 Base-T
Extension (LAN)Sortie à EVAMATRIX sur RJ45 (Dante®) - Entrée d’EVAMATRIX sur RJ45 (Dante®) Câble CAT5 Distance maximale : 100 m
Microphone PTTSupervisé, Connecteur DIN à 5 broches
Entrées UGAEntrées UGA 1 ~ 5:Déclenchement sur une tension Min/Max tension de déclenchement ALARME/ALERTE: 21VDC à 60VDC Supervision UGA: -3VDC + 3VDC
Entrées contact secEntrées 1 ~ 8 10 kΩ : en déclenchement 20 kΩ : en supervision Ouvert ou en court-circuit : défaut de connexionREMOTE MESSAGE : 1 ~ 8 déclenchable en court-circuit
Sorties contact secSorties 1 ~ 16 : sorties relais
Sortie de synthèseSorties contact sec 1 ~ 5 : sortie relais
ProtectionsProtection en courant, protection en température, protection en tension…
Disponibilité MTTFTemps moyen de défaillance supérieur à 100 000 heures
Disponibilité MTTRTemps moyen de réparation inférieur à 20 minutes
Alimentation d’entrée DC24 V CC
Écran tactileLCD 5’’
Température d’utilisation-10 °C ~ +40 °C - Humidité : 5 ~ 95%
Poids4,5 kg
Dimensions (LxHxP)482 x 88 x 280 mm (2U 19“)
Accessoires2x Micro SD / 1x Carte SD / Connecteurs Euroblock / Cordon secteur AC / Micro PTT Câble Micro PTT / Vis / Manuel d’utilisation
Protocole et cryptageTCP/IP, Http, Https, SNMP V2c, IPv4, TLS1.2, SHA256, SSL, AES-256, Cryptographie en courbe elliptique
Certification ce - Majorcom
Certification rohs - Majorcom
Certification bureau veritas - Majorcom
Certification iso - Majorcom
Certification dante - Majorcom
Certification EN54 - Majorcom
